管道系統采用電伴熱保溫如何設置伴熱點？
2014-3-22 來源： 瀏覽：5078
在管道系統采用電伴熱時，工程規范中建議幾個伴熱點要設分配站和回收站。但實際上根據管道現場狀況無法做到，會出現例如一根總管存在多根直管，并且多需要進行伴熱。或是管道長度較長，無法做到單根電熱帶安裝，導致供電電纜，電源點增多，無形中增加了電造的成本，增加了施工難度和系統的集中控制。一般情況下，一個伴熱點連接對應1個回路伴熱帶。那么當管道系統采用電伴熱保溫如何設置伴熱點？安徽環瑞小編為您解答。
1.利用電伴熱接線盒可以解決（針對并聯型電伴熱帶）。

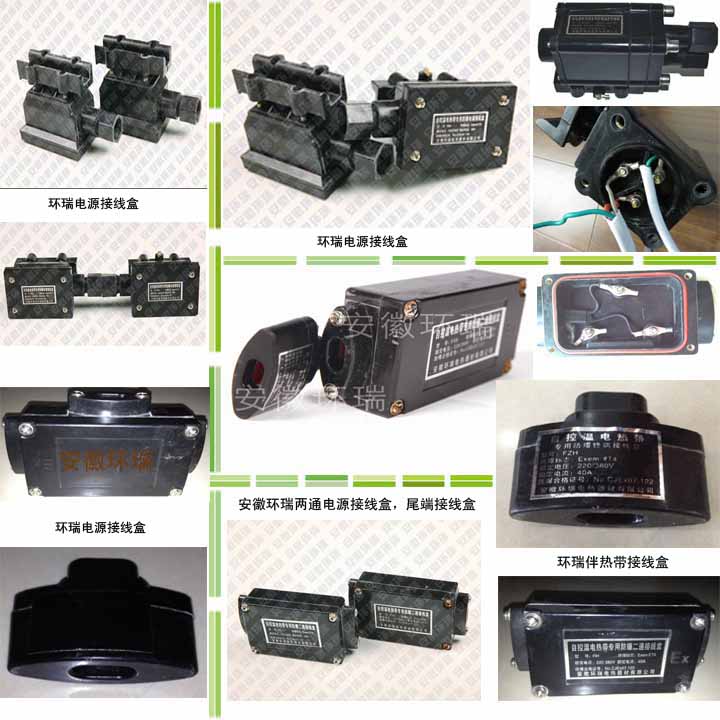

電伴熱接線盒是目前要應用于防爆區域電熱帶與電熱帶的連接，以增加電熱帶的長度，或同一管線上配用不同功率的電熱帶及三叉管等復雜場合，一般型號為防爆三通接線盒BHT，自控溫電熱帶防爆兩通接線盒BHI，防爆終端接線盒BHZ。如說一根伴熱管是否可連續伴熱幾根管道，而伴熱總長度還在規定的范圍內.再比如一根總管有3根支管（每個支管上有調節閥組），不用接線盒連接的話，需要5個伴熱點。如果用接線盒的話，1個3通，就可解決問題。當自限溫電熱帶1個回路超過100米不足200米的時候，可使用電源接線盒BHD,.可將其放在管道中間，兩端供電。
2，在了解維持溫度等電熱帶重要重要參數時，管徑，長度等也非常重要。并不是任何場合下的管道防凍，都必須使用自限式伴熱帶（當根使用長度）。例如長輸管道，存在伴熱管線會很長，所以同時伴熱幾個點會不合適。可使用串聯恒功率線實現1500米的單根控制，實現一個伴熱點為目的。大型罐體亦可選擇或使用并聯型恒功率電熱帶。回型的200米以下的管道，亦可使用單芯發熱電纜來實現1個伴熱點控制。

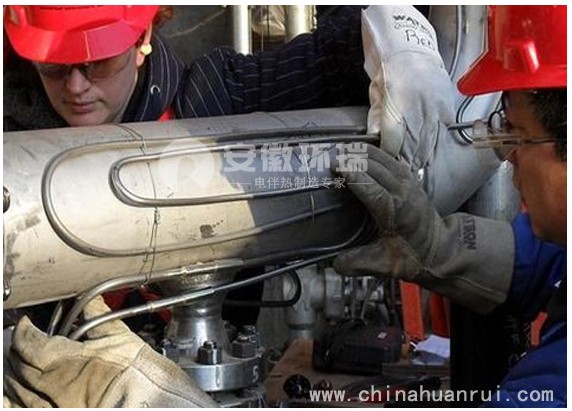

3. 調整安裝方式，例如罐體體積稍大的，可用上下U型鋪設的方式，將伴熱點設置在罐體下方。這種方式也是MI電纜安裝管道上經常出現的方
